Der Sx-Decoder ist das Grundmodul welches immer benötigt wird.
Auf der linken Buchenleiste sind die 5V Ein und Ausgänge direkt mit dem Arduino verbunden.
Für die Ansteuerung von Led-Signalen bzw. Led’s zu Beleuchtungszwecken reicht dies völlig aus.
Die Buchsenleiste ganz rechts ist direkt mit den Schraubklemmen verbunden. Solange keine Erweiterungsplatine aufgesteckt wurde, ist beides allerdings ohne Funktion.
Für die Ansteuerung von Led-Signalen bzw. Led’s zu Beleuchtungszwecken reicht dies völlig aus.
Die Buchsenleiste ganz rechts ist direkt mit den Schraubklemmen verbunden. Solange keine Erweiterungsplatine aufgesteckt wurde, ist beides allerdings ohne Funktion.
- Sx-Decoder
Zuletzt geändert am 05.10.2025
.
Hinweis:
Der Sx-Decoder liest vor der Programmierung der Parameter die alten Werte von der Zentrale aus und speichert sie im EEPROM ab (Backup).
Der Sx-Decoder liest vor der Programmierung der Parameter die alten Werte von der Zentrale aus und speichert sie im EEPROM ab (Backup).
Nach der Programmierung werden die vorherigen Werten aus dem EEPROM wieder an die Zentrale übertragen (Restore). Somit hat der Sx-Bus den gleichen Zustand wie vor der Programmierung.
Ebenso besitzt der Decoder mit Bit 5 in Adresse 106 eine Schreibschutz-Einrichtung.
Ist das Bit bereits von einem anderen Decoder gesetzt worden, kann der Sx-Decoder nicht programmiert werden. Die Prog-Led blinkt 3x wenn man es dennoch versucht.
Ebenso besitzt der Decoder mit Bit 5 in Adresse 106 eine Schreibschutz-Einrichtung.
Ist das Bit bereits von einem anderen Decoder gesetzt worden, kann der Sx-Decoder nicht programmiert werden. Die Prog-Led blinkt 3x wenn man es dennoch versucht.
Belegung: z.B. CC2000:
Pin 3 = +B = +12 bis +20V
Pin 5 = D = Daten schreiben
Pin 2 = Masse = GND
Pin 4 = T1 = Daten lesen
Pin 1 = T0 = Takt
Busbelegung mit freundlicher Genehmigung von www.digitronic-brand.de
Programmierung:
Durch drücken der Prog-Taste wird der Programmiermodus gestartet und die Prog-Led beginnt zu leuchten.
Die benötigten Parameter werden auf den Sx-Bus geschrieben. (Anzahl der Adressen abhängig von der Funktion)
Die benötigten Parameter werden auf den Sx-Bus geschrieben. (Anzahl der Adressen abhängig von der Funktion)
Jetzt können mit einem Handregler oder PC die SxDecoder-Parameter verändert werden.
Danach die Prog-Taste erneut drücken und die Parameter werden dauerhaft im EEprom abgespeichert.
Die Prog-Led erlischt und der Decoder ist bereit.
|
Buchsenleiste links
|
Arduino
I/O |
Funktion
|
|
1
|
Vin
|
+12V
|
|
2
|
+5V
|
|
|
3
|
D1
|
|
|
4
|
D0
|
|
|
5
|
A5
|
|
|
6
|
A4
|
|
|
7
|
A3
|
|
|
8
|
A2
|
|
|
9
|
A1
|
|
|
10
|
D5
|
|
|
11
|
A0
|
|
|
12
|
D7
|
|
|
13
|
D8
|
|
|
14
|
D9
|
|
|
15
|
D10
|
|
|
16
|
D11
|
|
|
17
|
D12
|
|
|
18
|
D13
|
Prog-Led
|
|
19
|
3V3
|
|
|
20
|
GND
|
|
Belegung der Buchsenleisten für den Sx-Decoder
Der Sx-Decoder für den Sx-Bus nutzt einen Arduino Nano V3.0 der einfach auf einen Sockel aufgesteckt wird und so bei Bedarf einfach ausgetauscht werden kann. Um den Sx-Bus auszuwerten kommt die Library von Gerard van der Sel zum Einsatz mit der es möglich ist den Sx-Bus auszulesen und auch zu beschreiben. Auf eine zusätzliche externe Prog-Led auf der Platine wurde extra verzichtet, stattdessen wird die Led des Nano’s genutzt.

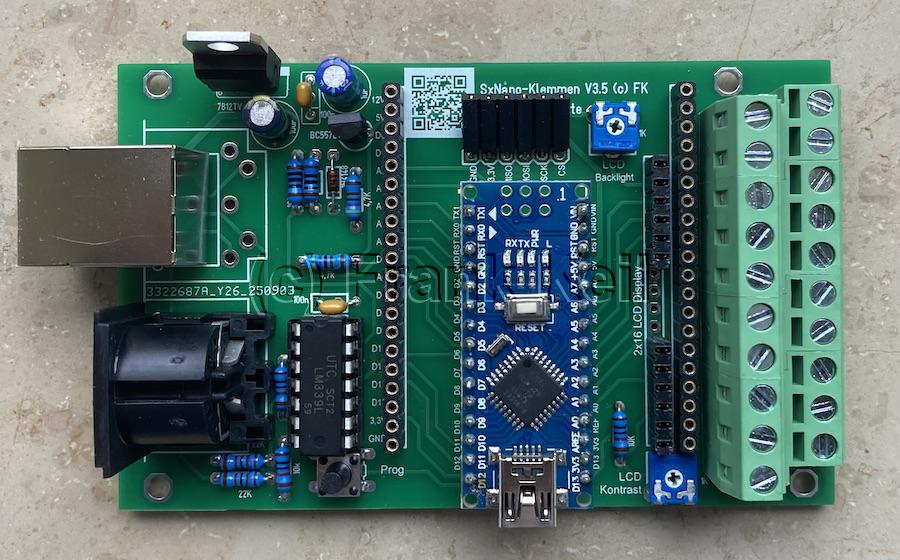

Der Decoder kann wahlweise mit 5 poligen DIN oder RJ45-Buchsen für Standard Patch-Kabel, oder einer Mischung aus beiden (Bild) bestückt werden. Falls benötigt findet man hier noch einen DIN -> RJ45 Adaper.
Der Decoder kann wahlweise mit 5 poligen DIN oder RJ45-Buchsen für Standard Patch-Kabel, oder einer Mischung aus beiden (Bild) bestückt werden. Falls benötigt findet man hier noch einen DIN -> RJ45 Adaper.
Die Verbindung zur rechten Buchsenleiste wird über verschiedene Aufsteckplatine hergestellt. Von der Buchsenleiste wird das Signal auf die Schraubklemmen geführt.
Platinen zum Aufstecken:
- Ausgänge
- Bahnübergang
- Kehrschleife
- Signale
- Sound

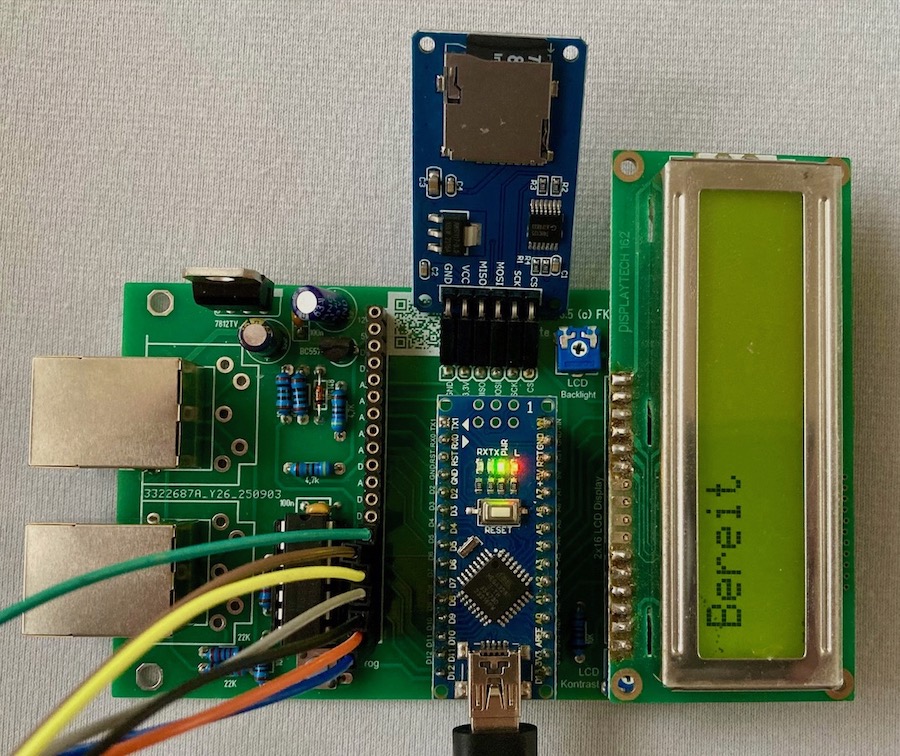

Oben an der 6pol Klemmleiste kann noch ein SD-Kartenleser angesteckt werden.
Auf die "Innere" der beiden rechten Leisten kann direkt ein Display vom Typ HD44780 aufgesteckt werden. Mittels zweier Potis kann der Kontrast und die Hintergrundbeleuchtung seperat eingestellt werden.
